Автоматическое регулирование системы отопления

Комфортный микроклимат в доме — это не просто «тепло». Это когда в спальне свежо, в ванной теплее, а котел не работает на износ, сжигая лишние кубометры газа или киловатты электричества. Главный враг эффективности — ручное управление. Постоянно бегать к котлу или крутить вентили на батареях неудобно, а открытое окно для проветривания — это прямой обогрев улицы за ваш счет. Решением проблемы может стать автоматизация. В этой статье мы разберем, как работает автоматическое регулирование системы отопления, какое оборудование для этого нужно использовать и почему это выгодно.

Автоматическая регулировка температуры отопления: что это

Автоматическое регулирование — это процесс управления теплоотдачей отопительных приборов без непосредственного участия человека. Если в простейших схемах температура теплоносителя задается вручную на котле и остается неизменной, то автоматика меняет параметры в режиме реального времени и актуальных погодных условий.

Современная система отопления — это сложный инженерный организм. Ее задача компенсировать теплопотери здания. Похолодало на улице, поднялся ветер или, наоборот, выглянуло солнце — потребность дома в тепле меняется мгновенно.

Суть автоматизации заключается в создании контура обратной связи. Датчики фиксируют изменения (температуры воздуха в помещении, на улице или температуры обратного потока), передают сигнал на контроллер, а тот дает команду исполнительным устройствам (клапанам, насосам, сервоприводам) изменить подачу тепла. Это позволяет поддерживать заданный уровень нагрева с точностью до 0,5 °C.

Рациональность применения автоматики

Многие считают, что установка сложной электроники — это лишние траты. Однако любой инженерный расчет покажет обратное. Рациональность применения автоматики опирается на два столпа: комфорт и экономия.

1. Экономия ресурсов. Автоматика позволяет экономить от 20% до 40% энергоносителей. Система не перегревает комнаты (эффект «перетопа»), снижает мощность котла, когда вас нет дома, и реагирует на потепление за окном быстрее, чем вы успеете это заметить. Каждый лишний градус в помещении — это перерасход топлива примерно на 6%.


2. Комфорт и здоровье. Человек чувствует себя лучше при стабильной температуре. Автоматика исключает ситуации, когда ночью душно, а под утро холодно.


3. Увеличение ресурса оборудования. Котлу вредно работать в режиме постоянных тактования (частых включений/выключений). Плавное регулирование мощности продлевает жизнь горелке и теплообменнику.

Даже если устанавливать базовые элементы, такие как термоголовки, срок окупаемости оборудования составляет, как правило, один отопительный сезон. Особенно это актуально для регионов с переменчивым климатом, таких как Москва и Московская область.

Устройство и принцип работы автоматической терморегуляции системы отопления

Чтобы понять, как автоматизировать процесс, нужно разобраться в «железе». Любое автоматическое устройство работает по принципу дозирования энергии. Мы не можем заставить воду остыть мгновенно, но можем ограничить ее поступление в прибор.

Главный принцип — изменение гидравлического режима. Работа системы корректируется двумя методами:

• Первый — количественное регулирование. Это изменение объема теплоносителя, проходящего через радиатор или контур (с помощью клапанов и термоголовок);


• Второй — качественное регулирование: изменение температуры самого теплоносителя (с помощью смешения горячей подачи с остывшей обраткой).

Рассмотрим ключевые узлы, которые берут на себя регулирование.

Термоголовка

Это самое доступное и популярное решение для локального контроля. Термоголовка — элемент, который устанавливается непосредственно на термостатический клапан радиатора.

Как это работает: Внутри головки находится сильфон — герметичная емкость с гофрированными стенками, заполненная специальным веществом (газом, жидкостью или парафином), чувствительным к нагреву.

1. Когда температура воздуха в комнате повышается, вещество расширяется.


2. Сильфон растягивается и давит на шток клапана.


3. Проход для теплоносителя сужается, батарея начинает остывать.


4. Когда воздух остывает, вещество сжимается, шток поднимается, и горячий поток снова поступает в радиатор.

Такое устройство позволяет регулировать климат в каждой комнате отдельно. Например, на кухне, где работает плита, отопление может отключиться полностью, пока в детской будет тепло. Монтаж термоголовки прост и не требует слива системы, если клапаны уже установлены.

Регулирующий клапан

Если термоголовка управляет одним радиатором, то регулирующий клапан (чаще всего трехходовой или двухходовой) отвечает за целые контуры или зоны. Это основной элемент в котельных и узлах смешения.

Клапан работает в связке с сервоприводом, который получает команды от автоматики котла или комнатного термостата.

    ● Двухходовой клапан работает как кран: он перекрывает или открывает проток.

    ● Трехходовой клапан смешивает два потока: горячую воду от котла и остывшую воду из обратной линии.

Это критически важно, например, если у вас есть теплый пол. В него нельзя подавать воду 70–80 °C (как в радиаторы), иначе покрытие испортится, а ходить по полу будет невозможно. Клапан подмешивает холодную воду, обеспечивая подачу теплоносителя строго заданной температуры (например, 35 °C). Таким образом, вода нужной температуры поступает в контуры, обеспечивая комфортный и безопасный обогрев.

Типовые решения автоматизации системы отопления

Выбор схемы зависит от того, где вы живете — частный дом или квартира, и какой котел используется. Первый шаг — это всегда проектирование.

Вот самые эффективные уровни автоматизации:

1. Погодозависимая автоматика. На северной стороне дома устанавливается датчик уличной температуры. Контроллер котла считывает показания и меняет температуру подачи по заранее выбранной кривой.

       ● Плюс: Система работает на опережение. Дом еще не успел остыть, а теплоноситель уже стал горячее, компенсируя будущие потери тепла.

       ● Результат: Максимальная экономия.

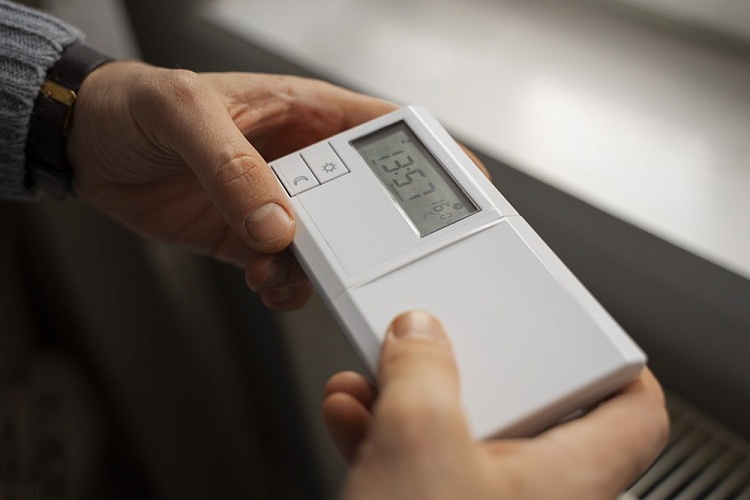

2. Комнатные термостаты и хронотермостаты. Устройства измеряют температуру воздуха в эталонном помещении. Если стало тепло, они отключают горелку котла или циркуляционный насос.


       ● Использование: Позволяет задавать режимы «День/Ночь» или «Отпуск». Например, пока вы на работе, дом поддерживает +18 °C, а к вашему приходу нагревается до +22 °C.

       ● Важно: Установка термостата должна быть вдали от сквозняков и прямых солнечных лучей.

3. Позонное регулирование (мультизональность). Высший уровень комфорта. Коллекторная разводка оснащается сервоприводами на каждый контур. В каждой комнате стоит свой датчик.

       ● Применение: Идеально, если у вас комбинированная система (радиаторы + теплый пол). Спальни можно проветривать и держать прохладными, а в ванной и детской поддерживать тропическое тепло.


4. Умный дом и дистанционное управление. GSM-модули и Wi-Fi термостаты позволяют использовать смартфон для контроля. Вы можете видеть ошибки котла, менять настройки из любой точки мира или заранее прогреть дачу к приезду в выходные.



Заключение

Автоматизация — это не роскошь, а необходимость для современного жилья. Больше не нужно постоянно крутить вентили или просыпаться от холода.

Правильно настроенная автоматика отопления способна сэкономить внушительные суммы на топливе, окупая вложения уже в первые сезоны. Но главный бонус — это освобождение вашего времени и комфорт.

Если вам нужна помощь в подборе оборудования, расчете теплопотерь или требуется профессиональный монтаж автоматики, специалисты компании ВИАНСЕРВИС готовы предложить лучшее инженерное решение под ваш бюджет. Мы знаем, как заставить тепло работать эффективно.
